在高功率电源设计中，提高系统效率、降低发热、优化布板空间是工程师必须权衡的核心目标。在整流部分，肖特基二极管因其低正向压降和快速开关特性成为首选。然而，单颗肖特基器件在承载能力或热性能上往往难以满足高电流整流需求，因此“双肖特基并联”与“整流桥一体化”的组合方案日益受到青睐。本文MDD将从原理、优势、注意事项出发，深入解析这一设计策略，助力高功率电源实现更优的性能与可靠性。

一、双肖特基并联的设计原理与优势

1.工作原理

双肖特基并联，即将两颗同型号的肖特基二极管（或同芯双管）正向并联使用，使其共同分担电流。通常采用共阴或共阳封装结构，以减小封装体积并实现电流均流。

2.设计优势

提升电流承载能力：单颗器件可能支持1020A电流，通过并联可达3040A以上；

减小发热、延长寿命：分流降低每颗管子的热负荷；

增强系统冗余性：即使一颗轻微老化，系统仍能维持基本运行。

二、整流桥一体化的趋势与实用价值

传统整流电路采用单独的肖特基二极管拼接实现全波整流，而现在越来越多的应用采用肖特基整流桥一体封装（如四管集成的KBP、GBJ封装），实现结构和性能的双重优化。

优势体现：

节省PCB空间与焊点：减少布线长度，降低杂散电感；

提高可靠性：工厂预匹配四个整流管参数，均衡性更好；

简化热管理：统一封装便于与散热器集成；

一致性强，批量生产更有保障。

三、双肖特基并联整流桥的典型应用场景

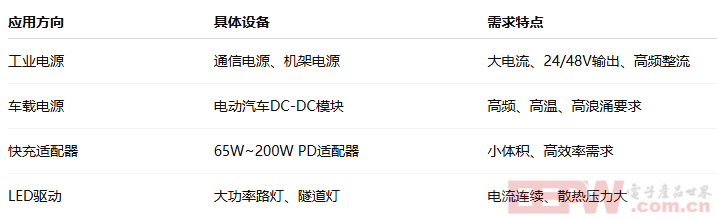

该方案广泛用于如下高功率场景：

四、设计技巧与关键参数把控

1.选型参数匹配

正向压降（VF）：低VF越能降低导通损耗；

最大持续正向电流（IF）：应预留20%裕量；

反向漏电流（IR）：并联前应测试匹配度，确保均流；

峰值浪涌电流（IFSM）：考虑开机浪涌与突变负载；

恢复时间（Trr）：尽量选择Trr<50ns的器件以降低EMI。

2.封装建议

大电流建议选用TO-247、TO-220AB、MBR CT封装；

一体桥整流可选GBJ、KBU、D4S等工业封装。

3.布线与热设计技巧

双肖特基并联时，确保等长走线、对称布局，以提高电流均流效果；

在PCB上加厚铜箔，增设热通孔至散热层；

对于整流桥集成封装，可用螺丝或导热垫直接压接散热片；

高频应用建议在整流前后加RC Snubber或EMI滤波器抑制开关尖峰。

五、常见误区与注意事项

误区一：随意并联不同品牌型号肖特基管

→建议同批、同型号、同封装并联使用，并对VF和IR做筛选；

误区二：未关注高温下的漏电流剧增

→肖特基在高温（>85°C）下IR急剧增加，应校核热稳定性；

误区三：忽视封装热阻参数

→TO-220与GBJ封装热阻差异明显，散热策略需匹配封装特性；

六、结语：双肖特基并联与桥式集成的融合之道

随着高功率、高密度电源的普及，单纯使用单个整流器件已难以满足系统对电流密度与热管理的要求。双肖特基并联设计结合整流桥一体化封装的方式，既提升了整流效率，又简化了装配与热结构，是现代中高功率电源整流设计的重要趋势。

工程师在实际应用中，应综合考虑参数匹配、散热结构、封装选择及布线布局，才能真正发挥出双肖特基整流桥在高功率应用中的最大效能。未来，随着材料工艺的进步，集成度更高、效率更强的封装方案将不断优化高性能电源设计的可能性。
