在电子电源系统中，整流电路是实现交流（AC）到直流（DC）转换的关键部分。随着终端设备对高效率、轻量化、高频性能的需求不断上升，肖特基整流桥以其低正向压降、高开关速度和低功耗的优势，在各类高性能电源应用中日益普及。本文将以“应用工程视角”，盘点肖特基整流桥在从消费电子到工业控制领域的典型使用场景。

一、快充适配器中的效率提升利器

在快充电源领域，尤其是Type-C PD、QC协议的高压输出适配器中，电源转换效率和体积控制成为核心挑战。传统硅整流器件的正向压降通常在0.5-0.7V，大幅度减少导通损耗，适合大电流整流场景。

典型应用：

18W~100W USB-PD适配器的输出整流桥；

高频LLC、QR电源拓扑中的整流模块；

二级侧同步整流替代或并联使用，提高轻载效率。

设计优势：

降低适配器发热量；

提高满载与轻载时的转换效率；

减少散热结构尺寸，利于体积压缩。

二、LED照明电源中的节能实践

在LED恒流驱动或智能照明中，肖特基整流桥因其低压降特性，有助于提高整机功率因数和发光效率，特别适合非隔离或降压型AC-DC电源方案。

典型应用：

5W~50W球泡灯、筒灯的前级整流桥；

智能驱动芯片前端整流模块；

AC 220V输入的驱动板，用于室内照明或广告屏。

优势体现：

提高系统输出电压稳定性；

减少整流损耗，降低驱动电路温升；

在空间受限的灯具结构中，减小整流桥封装体积。

三、小型通信电源与工业电源中的高频整流

通信电源系统往往对可靠性和热管理有更高要求，特别是DC-DC模块输出端整流部分。肖特基整流桥能够胜任高频、高效工作条件，同时支持较大电流密度。

典型应用：

48V转12V、24V转5V的DC-DC输出整流；

网络设备或基站供电模块中，DC母线端整流；

工控PLC、电源模块中，用作保护性整流桥。

设计要点：

选用低VF、高浪涌能力型号（如MBR、SR系列）；

搭配足够散热片或铜箔面积；

在PCB中配合TVS或NTC热敏电阻，增强系统保护性。

四、电动车控制器与车载电源系统

随着新能源车的发展，低压辅助电源、驱动控制器对高频高效整流提出需求。肖特基整流桥在这类电动系统中主要承担快速恢复整流、反向保护等角色。

典型应用：

电动车电池管理系统（BMS）中的保护整流；

驱动控制器中输入整流与续流回路；

车载DC-DC转换器整流段。

挑战与优化方向：

应用环境温度高，须选用高温肖特基器件；

须关注其反向漏电流在高温下的增加趋势；

针对电动车浪涌需求，结合TVS/EMI滤波进行整体防护设计。

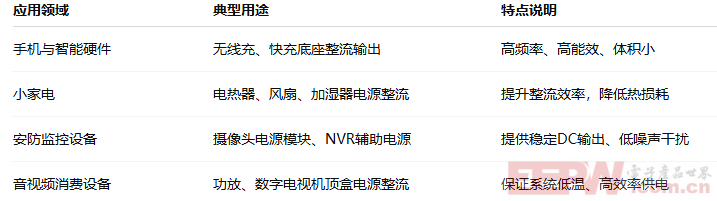

五、其他广泛应用场景

除了上述主流领域，肖特基整流桥还在以下方向获得广泛部署：

六、结语：小器件，大价值

肖特基整流桥作为“整流桥家族”中的高性能分支，凭借低压降、高效率、快响应等特性，逐步渗透至各类消费电子、工业控制、车载电源系统中。虽然它的耐压与漏电流性能限制了其在高压场景的使用，但在中低压、高频、高效的应用领域中，其价值正在不断凸显。

作为FAE，我们在选型与推荐时，应全面评估系统电压、电流、频率、温升要求等关键参数，结合封装与成本权衡，确保肖特基整流桥在整机中实现性能与可靠性的双赢。

一枚小小的整流桥，往往是系统能效提升的关键起点。
