TVS二极管和开关二极管是两种常用但功能截然不同的半导体器件。由于其外观和基本结构的相似性，许多初学者可能会混淆这两者的应用场景和工作原理。

TVS二极管的特点

TVS二极管是一种专门用于保护电路免受过电压瞬态冲击的器件。其核心功能是快速钳位电压，吸收瞬态能量，从而保护下游电路免受破坏。

工作原理

TVS二极管通常在正常工作电压范围内呈现高阻抗状态，不影响电路的正常工作。当线路上的瞬态电压（如静电放电、雷击浪涌）超过其击穿电压时，TVS二极管迅速导通，并将瞬态电流引导至地，从而将电压钳位在安全范围内。当过电压消失后，TVS二极管迅速恢复到高阻抗状态。

技术指标

击穿电压（V_BR）：TVS二极管的关键参数，表示其在击穿状态下的电压值。

钳位电压（V_CL）：二极管限制瞬态电压的峰值，通常比击穿电压略高。

功率容量（P_PP）：指器件能承受的瞬态脉冲功率，常以瓦特（W）或千瓦（kW）为单位。

应用场景

TVS二极管广泛应用于对瞬态过压敏感的场合，例如：

数据线保护：如USB、HDMI接口防护。

电源保护：防止雷击或电源切换瞬态电压。

通信线路保护：用于DSL、RS-485等接口的保护。

开关二极管的特点

开关二极管是一种用于高频或快速切换电路的二极管，主要作用是在导通和截止之间实现快速转换，以满足开关电路的需求。

工作原理

开关二极管的工作状态依赖于外加的正向或反向电压。在正向偏置下，它会迅速导通并允许电流通过；在反向偏置下，它呈现高阻抗状态，阻止电流流动。其关键特性是切换速度快，通常在纳秒级别。

技术指标

正向电压（V_F）：开关二极管正向导通时的电压，一般在0.7V左右（硅材质）。

反向恢复时间（T_rr）：从导通状态切换到截止状态所需的时间，开关速度快的二极管通常具有更短的T_rr。

最大反向电压（V_R）：能够承受的最高反向电压。

应用场景

开关二极管广泛用于对速度要求较高的场景，例如：

数字逻辑电路：实现快速信号切换。

高频振荡电路：如射频或通信设备中的振荡器。

整流和混频器：在高频整流和信号混频中提供快速响应。

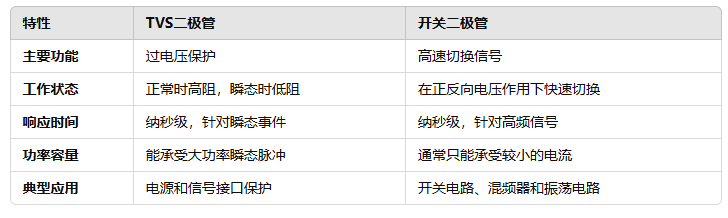

TVS二极管与开关二极管的主要区别

如何正确选型

在选型时，工程师需要根据实际电路需求做出合理判断：

电路需要保护功能：优先选择TVS二极管，确保击穿电压和钳位电压满足电路需求，并根据应用场景选择单向或双向类型。

电路需要高频切换：选用开关二极管，特别注意其反向恢复时间是否满足切换频率的要求。

TVS二极管和开关二极管在外形上可能相似，但它们在功能和应用领域上有着显著的区别。TVS二极管专注于瞬态过压保护，而开关二极管则用于实现快速切换信号。
